Zastosowanie
Jedno- lub dwu fazowy regulator ogrzewania elektrycznego przeznaczony do montażu na ścianie i podłączany szeregowo między zasilanie i urządzenie grzejne np. nagrzewnice lub grzejnik elektryczny. Zaleca się stosowanie Pulsera do regulacji nagrzewnic w systemach klimatyzacji lub wentylacji z indywidualną regulacją temperatury pomieszczeń. Nagrzewnica kanałowa, regulowana Pulserem jako dodatkowy element do wymiennika ciepła z czujnikiem w pomieszczeniu lub kanale powietrza zapewnia utrzymanie wymaganej temperatury pokoju. Przeznaczony jest do sterowania mocą 3,6 kW (230 V) lub 6,4 kW (400V).
Zasada działania
PULSER jest regulatorem ogrzewania elektrycznego (kontrola tyrystorowa) dla ogrzewania jedno lub dwufazowego. PULSER ma wbudowany regulator temperatury z wejściem dla zewnętrznego czujnika, który jest umieszczony w kanale powietrza nawiewanego lub pomieszczeniu. Dla kontroli temperatury w pomieszczeniu, może być używany własny czujnik PULSERA (znajdujący się na wewnątrz).
Regulator poddaje pulsacji Zał./Wył. całą oddawaną moc. Zastosowano kontrolę proporcjonalną do czasu, gdzie stosunek czasu Zał. do czasu Wył. zmienia się tak, aby dostosować się do wymagań grzewczych pomieszczenia; np. Zał.=30s i Wył.=30 s daje 50 % oddawanej mocy. Czas cyklu (suma Zał+ Wył) jest ustalony na ok. 60 s. Taka dokładność regulacji przyczynia się do zmniejszenia kosztów energii i do zwiększonego komfortu przy stałej temperaturze. Ponieważ prąd jest włączany przez tyrystor, nie ma żadnych części ruchomych, które mogłyby ulegać zużyciu. Prąd jest załączany przy zerowym kącie sieci, aby wyeliminować zakłócenia w sieci. PULSER automatyczne dostosowuje rodzaj sterowania aby był on właściwy dla dynamiki ogrzewanego obiektu.
Regulacja temperatury powietrza nawiewowego
Przy nagłych zmianach temperatury PULSER będzie pracował jak regulator typu PI z proporcjonalnym pasmem ustalonym na 20K i czasem powrotu 6 min.
Regulacja temperatury pomieszczenia
Przy powolnych zmianach temperatury PULSER będzie pracował jak regulator P z proporcjonalnym pasmem 2K.
Sterowanie nocne (obniżenie temperatury w pomieszczeniu w zakresie 0-10°C)
Poprzez zewnętrzny przełącznik czasowy może zapewnić sterowanie nocne. W momencie zwarcia styku przełącznika czasowego, punkt nastawny jest cofany o wartość zadaną w zakresie 0...10°C.
Nastawienie min.i max. granicy regulacji
Gdy wymagane jest ograniczenie min. i max. temperatury powietrza nawiewanego zaleca się zastosowanie PULSER-M. Jest on wyposażony w przełącznik wyboru min. i max. temperatury powietrza nawiewowego. Czujnikiem wiodącym jest czujnik temp. powietrza wbudowany lub dołączany do zacisków G-G, drugi zaś czujnik kanałowy pozwala na ograniczenie temperatury nawiewu.
Dane techniczne
| Modele | PULSER®/ PULSER M |
|---|---|
| Napięcie (V) | 200 - 415 |
| Pobór prądu (A) | min. 1 - max 16 |
| Temperatura otoczenia (°C) | 30 |
| Max wilgotność otoczenia (%) | 90 |
| Wymiary - szer. x wys. x gł. (mm) | 94 x 150 x 43 |
| Klasa bezpieczeństwa | IP 20 |
| Parametry układu regulacji | Opis |
|---|---|
| Pasmo proporcjonalne | 20 K, stałe (nagłe zmiany temperatury, regulacja powietrza nawiewowego). |
| Czas powrotu | 6 minut, stały (nagłe zmiany temperatury, regulacja powietrza nawiewowego). |
| Pasmo proporcjonalne | 2 K, stałe (powolna zmiana temperatury np. w ogrzewanym pomieszczeniu). |
| Czas pulsacji | 60 sekund, ustawiony fabrycznie. |
| Wskaźnik pracy | Dioda świecąca, zapala się kiedy moc jest podawana pulsacyjnie do nagrzewnicy. |
| Wejścia | Opis |
|---|---|
| Czujnik | Jedno wejście dla czujnika głównego. Dobór czujnika wg karty katalogowej 6-100. |
| Nastawa | Do wyboru, wewnętrznym potencjometrem lub nastawnikiem zewnętrznym. |
| Nastawa temperatury | Opis |
|---|---|
| Zakres 0-30°C. | Wybór czujnika określa zakres nastawy regulatora. |
| Ustawienie nocne | 0-10 K (poniżej wartości nastawionej) |

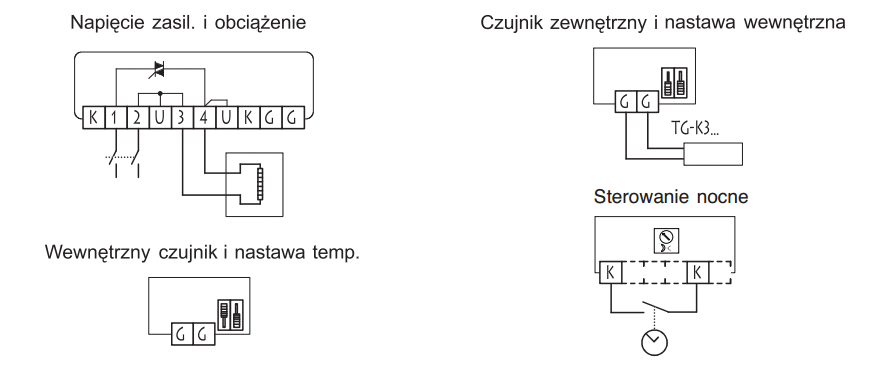

Podłączenia elektryczne
